產品名稱:

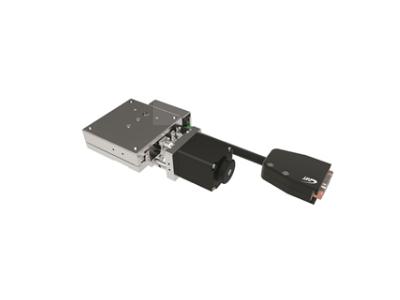

AX-F 系列 - 標準型

上市日期: 2018-10-13
軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性

★ 材質-鋼制

型 號 AX40-F2NR-ND AX60-F2NR-ND AX80-F2NR-ND
AX40-F2NL-ND AX60-F2NL-ND AX80-F2NL-ND
臺面尺寸 40X40 mm 60X60 mm 80X80 mm
移動行程 15 mm
傳動方式 滾珠螺桿?6 , 導程 1mm
軌道 線性滾珠導引式
本體重量 0.4 Kg 0.7 Kg 1.0 Kg
解析度(脈沖) 5 μm / 2.5 μm
最高速度 (全步級) 12 mm / sec
單向定位精度 15 μm
反復定位精度 ±1 μm
荷重 10 Kgf  12 Kgf  14 Kgf
空轉 3 μm
平行度  20 μm



系統構成示意圖

?   連接線之詳細規格請參閱滑臺與連接線說明。

?   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

?   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



軸向定義

關于移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

水平方向?yàn)閄、Y軸;垂直方向?yàn)閆軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記,為該產品之運動軸向。



馬達.驅動器對照表

兩相步進馬達/驅動器 對照表

步進馬達/驅動器 建議替代搭載對照表
