★ 材質-鋁合金(質輕,導電度佳)

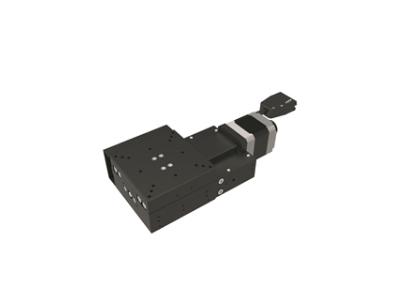

型 號 AX40-A2NR-ND AX60-A2NR-ND AX80-A2NR-ND AX100-A2NR-ND AX120-A2NR-ND AX40-A2NL-ND AX60-A2NL-ND AX80-A2NL-ND AX100-A2NL-ND AX120-A2NL-ND 臺面尺寸 40X40 mm 60X60 mm 80X80 mm 100X100 mm 120X120 mm 移動行程 15 mm 20mm 30 mm 40 mm 70 mm 傳動方式 滾珠螺桿?6 , 導程 1mm 滾珠螺桿?8 , 導程 1mm 軌道 交叉滾柱導引式 本體重量 0.37 Kg 0.64 Kg 1.2 Kg 1.65 Kg 2.6 Kg 解析度(脈沖) 5 μm / 2.5 μm 最高速度 (全步級) 10 mm / sec 單向定位精度 15 μm 反復定位精度 ±1 μm 荷重 6 Kgf 21 Kgf 23 Kgf 25 Kgf 空轉 2 μm 平行度 30 μm 系統構成示意圖 ? 連接線之詳細規格請參閱滑臺與連接線說明。 ? 驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。 ? 驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。 軸向定義 關於移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義: 水平方向為X、Y軸;垂直方向為Z軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。 綠色指向標記,為該產品之運動軸向。 系統構成示意圖 ? 連接線之詳細規格請參閱滑臺與連接線說明。 ? 驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。 ? 驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。 軸向定義 關于移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義: 水平方向為X、Y軸;垂直方向為Z軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。 綠色指向標記,為該產品之運動軸向。 馬達.驅動器對照表 兩相步進馬達/驅動器 對照表 步進馬達/驅動器 建議替代搭載對照表
? 連接線之詳細規格請參閱滑臺與連接線說明。
? 驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。
? 驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。
關於移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:
水平方向為X、Y軸;垂直方向為Z軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記,為該產品之運動軸向。
關于移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:
兩相步進馬達/驅動器 對照表
步進馬達/驅動器 建議替代搭載對照表
