★ 導引方式使用深溝滾珠軸承,其內外環軌道呈現圓弧狀深溝,能承受徑向負荷、雙向軸負荷或它們所組合成的合成負荷，達高精度高速運轉?
★ 傳動方式-蝸桿&蝸輪,透過齒輪轉動傳導,多使用于減速需求?
★ 材質-鋁合金(質輕,導電度佳)
|

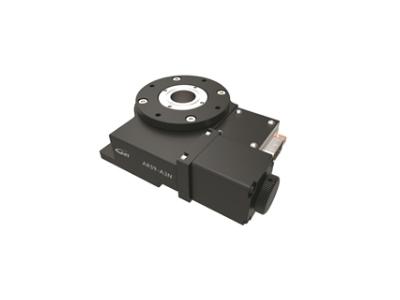

型?號
|
AR39-A3NN-ND
|
AR59-A3NN-ND
|
AR80-A3NN-ND
|
AR100-A3NN-ND
|
|
臺面尺寸
|
?39 mm
|
?59 mm
|
?80 mm
|
?100 mm
|
|
移動行程
|
360°
|
|
傳動方式
|
蝸桿&蝸輪 (減速比1/120)
|
蝸桿&蝸輪 (減速比?1/180)
|
蝸桿&蝸輪 (減速比?1/180)
|
蝸桿&蝸輪 (減速比 1/144)
|
|
軌道
|
深溝滾珠軸承
|
交叉滾柱軸承
|
|
本體重量
|
0.4 Kg
|
0.6 Kg
|
0.8?Kg
|
1.2?Kg
|
|
解析度(脈沖)
|
0.015° / 0.0075°
|
0.01° / 0.005°
|
0.0125° / 0.00625°
|
|
最高速度 (全步級)
|
25°?/ sec
|
15° / sec
|
25°?/ sec
|
|
單向定位精度
|
0.01°
|
|
反復定位精度
|
±0.05°
|
|
荷重
|
4?Kgf
|
20?Kgf
|
|
空轉
|
0.1°
|
|
平行度
|
50 μm?
|
?
|
系統構成示意圖
|
|
?? ?連接線之詳細規格請參閱滑臺與連接線說明。
??? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
??? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
|
?
|
軸向定義
|
|
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
|
?
馬達.驅動器對照表
|
|
兩相步進馬達/驅動器 對照表
|
|
步進馬達/驅動器 建議替代搭載對照表
|
|
|
