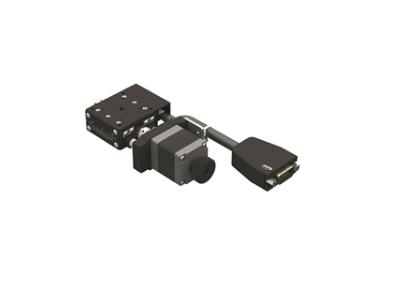

★ 軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動，及耐荷重的表現
★ 傳動方式-蝸桿&蝸輪,透過齒輪轉動傳導,多使用于減速需求
★ 材質-鋁合金(質輕,導電度佳)
|
型 號
|
AXG4-40VM-3PR-CD
|
AXG4-60VM-3PR-CD
|
AXG6-75VM-3PR-CD
|
AXG6-100VM-3PR-CD
|
AXG6-125VM-3PR-CD
|
|
臺面尺寸
|
40X40 mm
|
60X60 mm
|
|
移動行程
|
±8°
|
±6°
|
±8°
|
±6°
|
±5°
|
|
傳動方式
|
蝸桿&蝸輪 (減速比1/240)
|
蝸桿&蝸輪 (減速比1/335)
|
蝸桿&蝸輪 (減速比1/224)
|
蝸桿&蝸輪 (減速比1/292)
|
蝸桿&蝸輪 (減速比1/360)
|
|
軌道
|
交叉滾柱導引式
|
|
本體重量
|
0.41 Kg
|
0.48 Kg
|
|
解析度(脈沖)
|
0.003°
|
0.0021°
|
0.0032°
|
0.0025°
|
0.002°
|
|
最高速度 (全步級)
|
15 deg / sec
|
10.75 deg / sec
|
16 deg / sec
|
12.5 deg / sec
|
10 deg / sec
|
|
反復定位精度
|
±0.003°
|
|
荷重
|
3 Kgf
|
5.1 Kgf
|
|
空轉
|
0.01°
|
|
系統構成示意圖
|
|
? 連接線之詳細規格請參閱滑臺與連接線說明。
? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
|
|
軸向定義
|
|
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向?yàn)閄、Y軸；垂直方向?yàn)閆軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
|
馬達.驅動器對照表
|
|
兩相步進馬達/驅動器 對照表
|
|
步進馬達/驅動器 建議替代搭載對照表
|
|
|
