技術咨詢熱線:181-3616-9169
產品名稱:

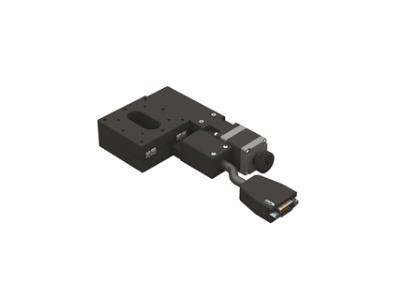

AXC 系列 - 精密型

上市日期: 2018-10-13
★軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動,及耐荷重的表現 ★傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性 ★材質-鋁合金(質輕,導電度佳)
★軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動,及耐荷重的表現
★傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性

★材質-鋁合金(質輕,導電度佳)

型 號 AXC6020-A2PR-CD AXC8030-A2PR-CD AXC10040-A2PR-CD AXC12050-A2PR-CD
臺面尺寸 60X60 mm 80X80 mm 100X100 mm 120X120 mm
移動行程  20 mm 30 mm 40 mm 50 mm
傳動方式 滾珠螺桿?6 , 導程1mm
軌道 交叉滾柱導引式
本體重量 0.44 Kg 0.77 Kg 1.34 Kg 2.33 Kg
解析度(脈沖) 2 μm / 1 μm
最高速度 (全步級) 10 mm / sec
單向定位精度 5 μm  10 μm
反復定位精度 ±0.5 μm
荷重 5 Kgf  7 Kgf 10 Kgf  15 Kgf
空轉 1 μm
平行度  20 μm



系統構成示意圖

?   連接線之詳細規格請參閱滑臺與連接線說明。

?   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

?   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



軸向定義

關于移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

水平方向為X、Y軸;垂直方向為Z軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記,為該產品之運動軸向。



馬達.驅動器對照表

兩相步進馬達/驅動器 對照表

步進馬達/驅動器 建議替代搭載對照表
