產品名稱:

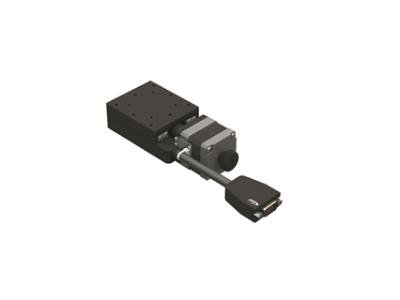

AX/HP 系列 - 高解析能

上市日期: 2018-10-13
軌道方式使用 ★交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動,及耐荷重的表現 ★線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
軌道方式使用
★交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動,及耐荷重的表現
★線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
★傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性

★材質-鋁合金、不銹鋼

型 號 AX6020-A2HPN-HD AX6030-A2HPN-HD AX7050-S2HPR-HD
臺面尺寸 60X60 mm 60X70 mm 70X110 mm
移動行程  20 mm 30mm 50 mm
傳動方式 滾珠螺桿?8 , 導程1mm
軌道 交叉滾柱導引式 線性滾珠導引式
本體重量 0.55 Kg 0.59 Kg 1.28 Kg
解析度(脈沖) 1 μm / 0.5 μm
最高速度 (全步級) 10 mm / sec
單向定位精度 5 μm
反復定位精度 ±0.3 μm ±0.5 μm
荷重 5 Kgf  10 Kgf
空轉 1 μm
平行度 20 μm  15 μm



系統構成示意圖

?   連接線之詳細規格請參閱滑臺與連接線說明。

?   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

?   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



軸向定義

關于移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

水平方向?yàn)閄、Y軸;垂直方向?yàn)閆軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記,為該產品之運動軸向。



馬達.驅動器對照表

兩相步進馬達/驅動器 對照表

步進馬達/驅動器 建議替代搭載對照表
