產品名稱:

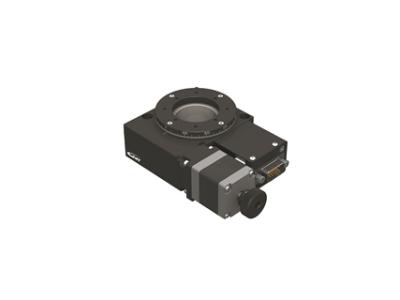

AR 系列 - 精密型

上市日期: 2020-10-13
★蝸輪蝸桿式 ★多使用于減速需求 ★高精度 ★360°回轉行程
型?號 AR39-A3PN-CD AR59-A3PN-CD AR59-A3VPN-CD AR79-A3PN-CD AR100-A3PN-CD AR120-A3PN-CD AR159-A3PN-CD AR179-A3PN-CD
臺面尺寸 ?39 ?59 ?79 ?100 ?120 ?159? ?179?
移動行程 360°? 360° / 可調極限角度行程340°內 360° / 可調極限角度行程345°內?? 360° / 可調極限角度行程340°內??
傳動方式 蝸桿&蝸輪 (減速比1/120) 蝸桿&蝸輪 (減速比1/180) 蝸桿&蝸輪 (減速比1/144) 蝸桿&蝸輪 (減速比1/180)
軌道 組合式深溝滾珠軸承 交叉滾柱軸承 深溝滾珠軸承? 斜角滾珠軸承??
本體重量 0.42 Kg 0.62 Kg 0.68 Kg 1.05 Kg 2.51 Kg 2.56 Kg 6.17 Kg 6.63 Kg?
解析度(脈沖) 0.006° / 0.003°?? 0.004° / 0.002°?? 0.005° / 0.0025°? 0.004° / 0.002°???
最高速度 (全步級) 30 deg / sec??? 20 deg / sec???? 25 deg / sec??? 20 deg / sec???
單向定位精度 0.05°?? 0.03°
反復定位精度 ±0.01°?? ±0.005°
荷重 3?Kgf? 1 Kgf? 10 Kgf? 15 Kgf? 水平 60 Kgf 垂直 10 Kgf?
空轉 0.05°
平行度 ?40 μm? ?50 μm? ?40 μm? ?50 μm?

?

系統構成示意圖

?? ?連接線之詳細規格請參閱滑臺與連接線說明。

??? 驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

??? 驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。

?

軸向定義

關于移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

水平方向?yàn)閄、Y軸;垂直方向?yàn)閆軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記,為該產品之運動軸向。

?

馬達.驅動器對照表

兩相步進馬達/驅動器 對照表

步進馬達/驅動器 建議替代搭載對照表
